La conversión de coordenadas UTM a topográficas es una tarea crítica en proyectos de ingeniería civil, carreteras, catastro y control de obra. Sin embargo, en campo y gabinete siguen apareciendo errores sistemáticos que generan desplazamientos, incoherencias y retrabajos costosos.
Este artículo está dirigido a topógrafos, ingenieros civiles y usuarios de CivilCAD/Civil 3D que desean identificar y evitar los fallos más comunes. Aprenderás qué errores se repiten, por qué ocurren y cómo prevenirlos con criterios técnicos sólidos.
Índice del Articulo
Qué implica realmente convertir UTM a topográficas

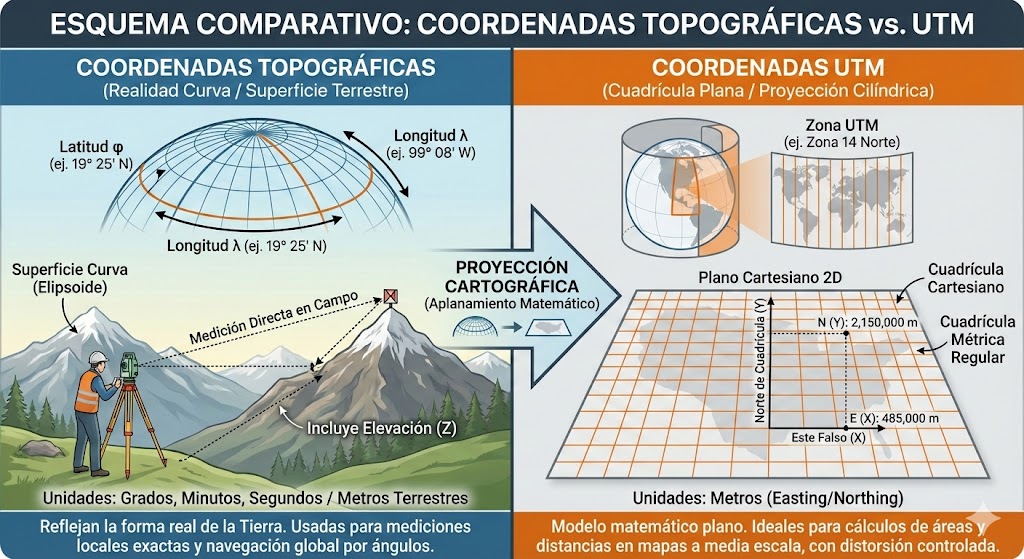

La conversión no es un simple cambio de formato. Implica pasar de un sistema proyectado global (UTM) a un sistema local ajustado al plano de proyecto. Si necesitas repasar fundamentos, revisa esta guía sobre tipos de coordenadas UTM y topográficas.
Errores comunes al convertir UTM a topográficas

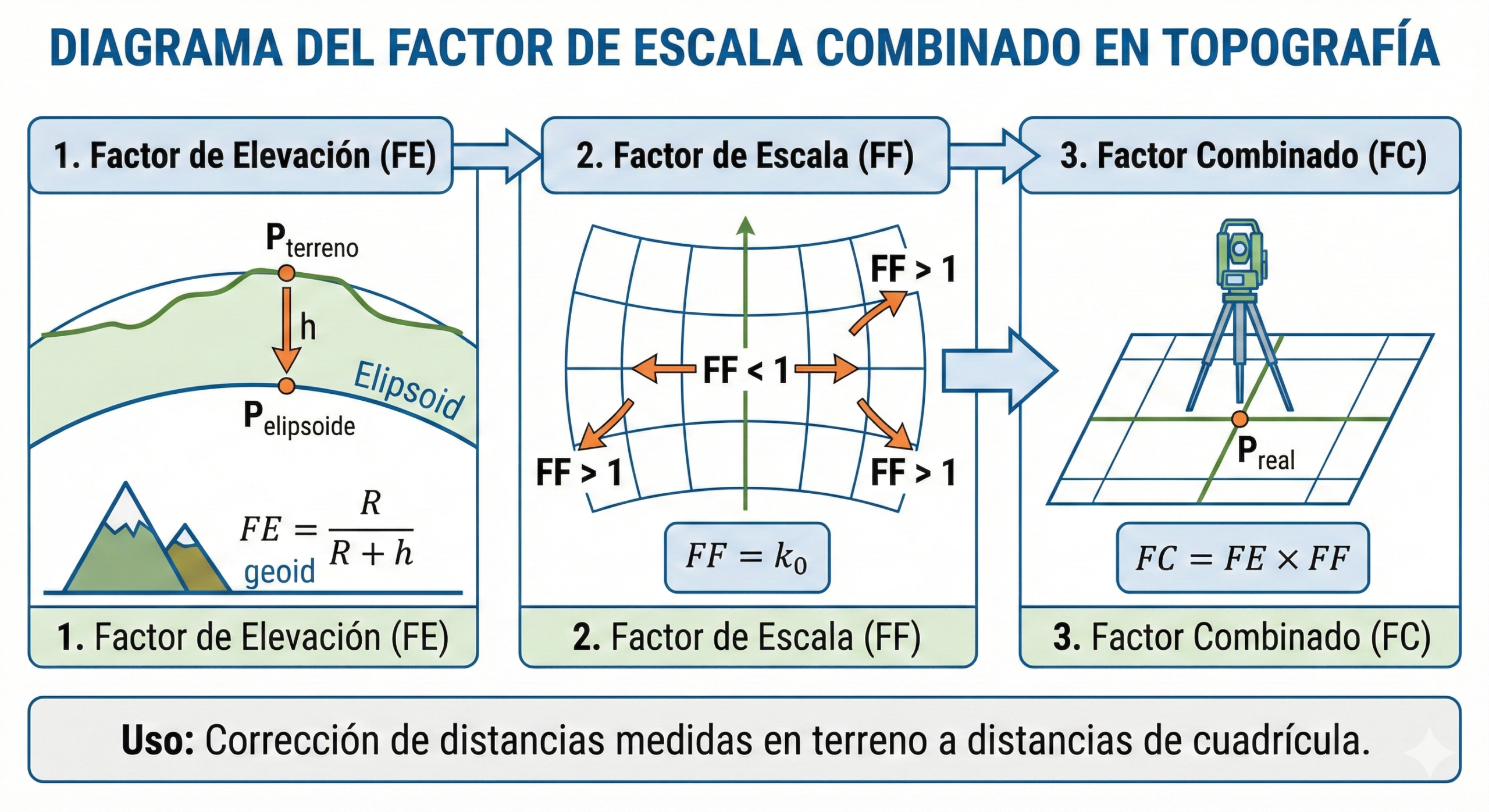

1. Ignorar el factor de escala combinado (FCE)
Uno de los fallos más graves es trabajar con coordenadas UTM sin aplicar el factor combinado:
- Factor de escala de la proyección (k)
- Factor por altura sobre el elipsoide
Fórmula básica
FCE = k × (R / (R + h))
Donde:
- k = factor de escala de la proyección
- R = radio medio terrestre
- h = altura media del proyecto
2. Usar la altura punto por punto en lugar de altura promedio
En proyectos lineales es frecuente calcular el factor por cada punto GNSS. Esto introduce ruido innecesario.
3. Confundir falso norte y falso este
Muchos desplazamientos de cientos de metros se deben a errores al definir el origen topográfico:
- ❌ No restar el falso norte
- ❌ Aplicar offsets en el orden incorrecto
- ❌ Mezclar unidades (m vs km)
4. No verificar la zona UTM correcta
Trabajar en zona equivocada genera errores masivos. Antes de convertir, confirma:
- Zona UTM
- Hemisferio
- Datum geodésico
Si trabajas con múltiples formatos, puede ayudarte esta guía sobre conversión entre sistemas TME y UTM.

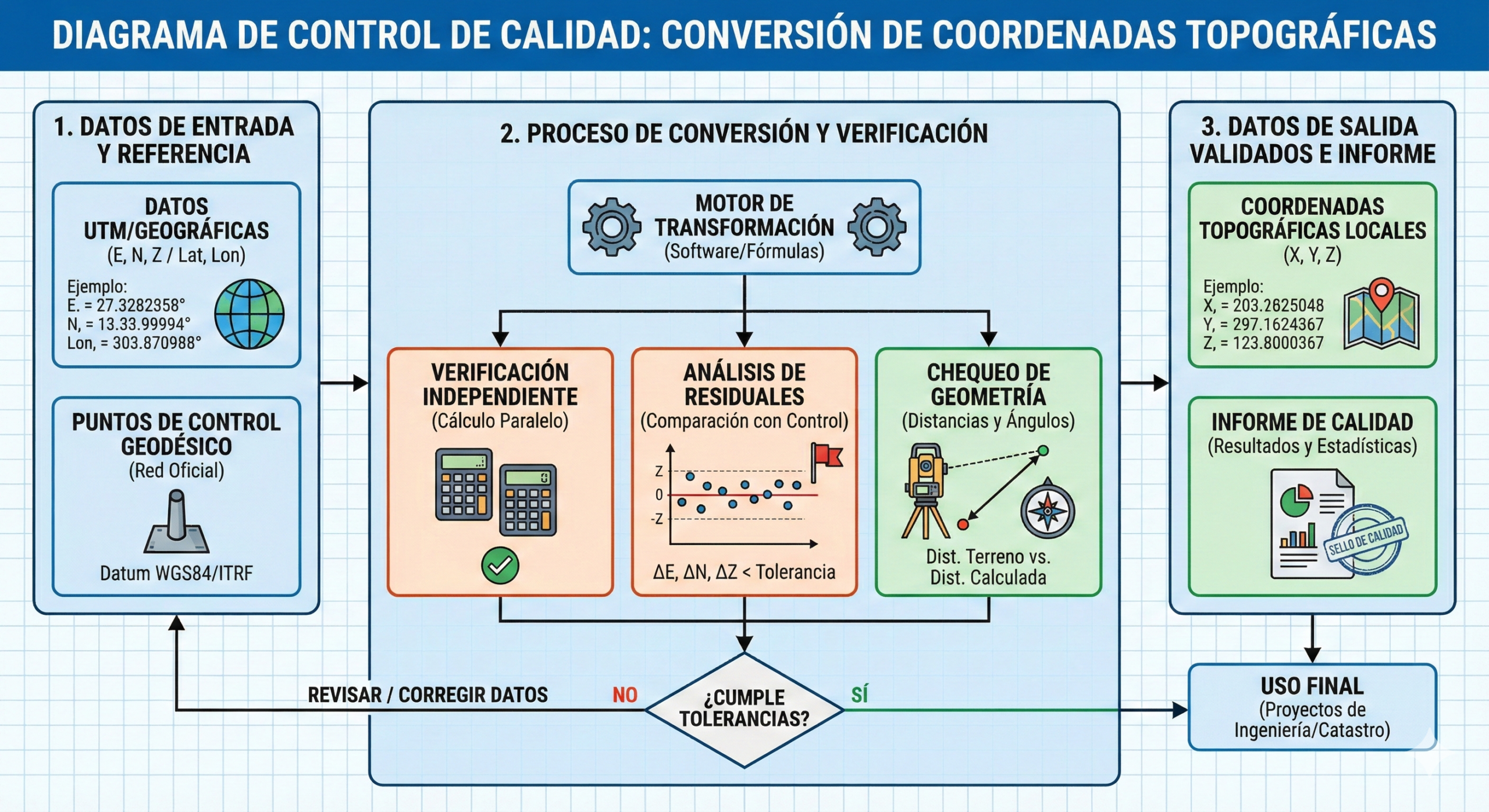

5. No validar con distancias de control
Un error típico de gabinete es confiar en la transformación sin comprobar distancias entre puntos conocidos.
Tabla rápida de fallos típicos
| Error | Síntoma en plano | Impacto | Cómo detectarlo |
|---|---|---|---|
| No aplicar FCE | Distancias mayores a las reales | Alto | Comparar línea base |
| Zona UTM incorrecta | Desplazamiento masivo | Crítico | Verificar metadatos GNSS |
| Offset mal aplicado | Proyecto corrido | Alto | Revisar origen local |
| Datum distinto | Desfase constante | Medio-alto | Comparar con punto de control |
| Altura mal usada | Pequeñas deformaciones | Medio | Auditoría del FCE |
Checklist profesional antes de convertir
- Confirmar zona UTM y hemisferio
- Verificar datum del levantamiento
- Calcular altura promedio del proyecto
- Obtener factor de escala de la proyección
- Calcular FCE correctamente
- Definir origen topográfico coherente
- Validar con distancia de control

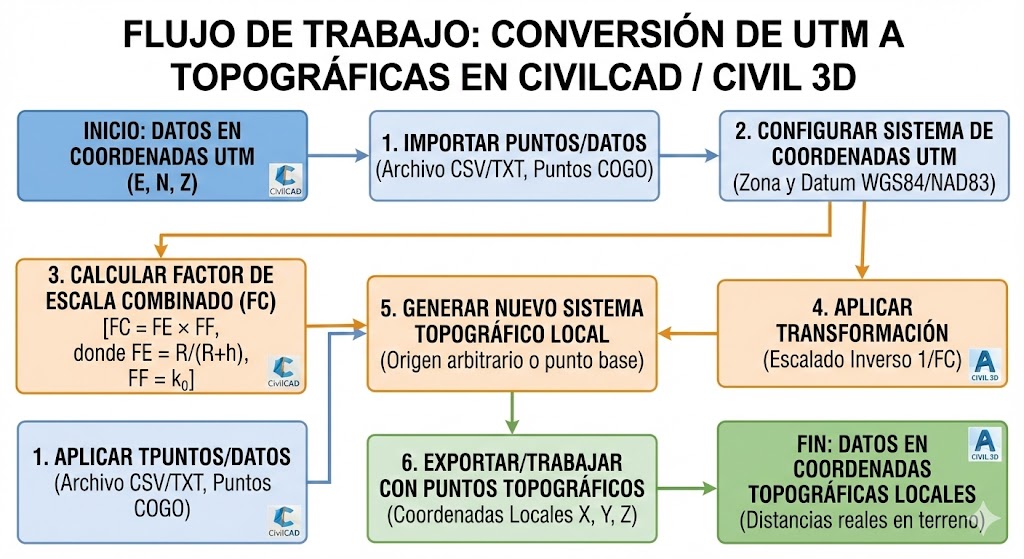

Flujo recomendado en CivilCAD / Civil 3D
Para proyectos de caminos y obras lineales, el flujo típico recomendado es:
Paso a paso
- Importar puntos GNSS en UTM
- Verificar sistema de coordenadas del dibujo
- Calcular FCE del proyecto
- Aplicar transformación a topográficas
- Revisar distancias de control
- Generar superficie y ejes
Si estás trabajando en proyectos viales, puede complementar tu flujo este curso práctico de CivilCAD para carreteras.
Criterios técnicos usados
- Modelo UTM estándar (Transversa de Mercator)
- Uso de altura media del proyecto
- Aplicación del factor combinado
- Validación por distancias base
- Buenas prácticas de control topográfico
Nota: los valores pueden variar según la norma local, el tipo de obra y los requerimientos del cliente.
Errores comunes y cómo evitarlos
- Error: confiar solo en el software → Solución: verificar matemáticamente el FCE.
- Error: mezclar datums → Solución: documentar el sistema geodésico.
- Error: no usar puntos de control → Solución: validar siempre en campo.
- Error: origen topográfico arbitrario → Solución: definirlo desde el inicio del proyecto.
FAQ — Preguntas frecuentes
¿Siempre debo aplicar factor de escala?
En la mayoría de proyectos de ingeniería sí. Solo se omite en trabajos de baja precisión o cuando la norma local lo permite explícitamente.
¿Es mejor usar altura por punto o promedio?
Para proyectos lineales normalmente se usa altura promedio, salvo requerimientos geodésicos de alta precisión.
¿Qué tolerancia de error es aceptable?
Depende del tipo de obra. En carreteras suele buscarse coherencia centimétrica en distancias de control.
¿Civil 3D calcula automáticamente el FCE?
No siempre de forma explícita. Es responsabilidad del usuario verificar la configuración del sistema de coordenadas.
¿Cómo detecto que la zona UTM es incorrecta?
Observa desplazamientos grandes (cientos de metros o kilómetros) respecto a puntos conocidos.
¿El GNSS ya entrega coordenadas listas para obra?
No necesariamente. Normalmente entrega coordenadas geodésicas que deben ajustarse al plano topográfico del proyecto.
Referencias técnicas oficiales
Conclusión práctica
La conversión de UTM a coordenadas topográficas es un proceso sensible donde pequeños descuidos generan errores significativos en obra. La mayoría de fallos proviene de:
- FCE mal calculado
- Zona UTM incorrecta
- Origen topográfico mal definido
- Falta de validación con distancias reales
Implementar un flujo de verificación sistemático, documentar los parámetros geodésicos y validar con controles de campo es la forma más efectiva de evitar retrabajos y garantizar precisión profesional.
