El factor combinado (a veces llamado factor combinado de escala o Combined Factor) es una idea simple, pero crítica: explica por qué una distancia medida “en el terreno” no siempre coincide con la distancia que obtienes directamente desde coordenadas UTM (grid).
Esta explicación está pensada para topógrafos e ingenieros civiles que necesitan una respuesta clara y aplicable: qué es, de qué se compone, cuándo debes usarlo, cómo evitar errores típicos y cómo validarlo con control de obra.
- Definición clara del factor combinado
- De qué se compone: proyección + altura
- Cuándo se usa (y cuándo no)
- Ejemplo práctico explicado paso a paso
- Tabla rápida: términos, símbolos y qué significan
- Checklist de validación en obra
- Flujo en CivilCAD / Civil 3D
- Errores comunes y cómo evitarlos
- Criterios técnicos usados
- FAQ
- Conclusión práctica
Índice del Articulo
Definición clara del factor combinado

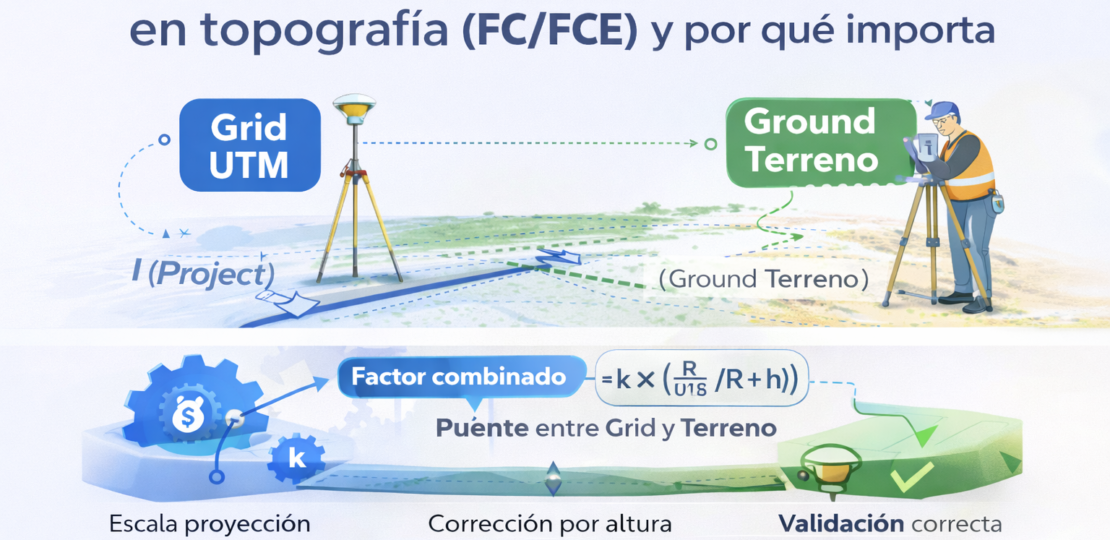

El factor combinado es el multiplicador que relaciona distancias en grid (distancias en el sistema proyectado, por ejemplo UTM) con distancias en ground (distancias representativas del terreno para replanteo y control).
Si estás trabajando con conversiones entre sistemas, te conviene tener claro el contexto de coordenadas UTM vs topográficas. Y si lo que buscas es el método operativo para elegir el factor correcto, esta guía práctica es el complemento ideal: cómo elegir el factor de escala correcto en topografía.
De qué se compone: proyección + altura

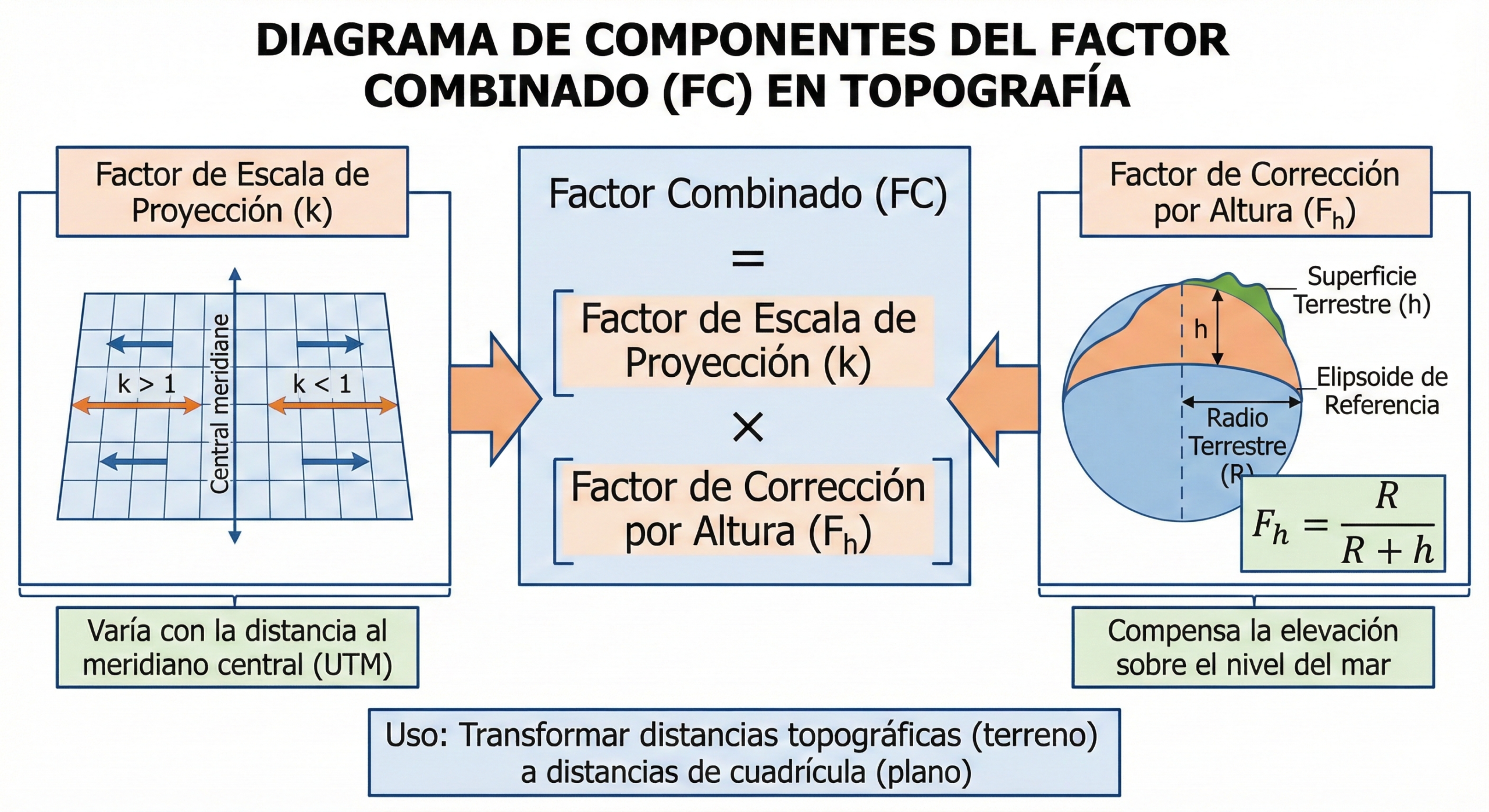

En topografía aplicada, el factor combinado se entiende como la combinación de dos efectos:
1) Factor de escala de proyección (k)
UTM es una proyección. Toda proyección introduce deformación. El k varía con la posición (principalmente con la distancia al meridiano central de la zona).
- 🗺️Qué afecta: distancias calculadas desde coordenadas UTM.
- 📍Por qué varía: no es igual en todo el proyecto si el área es grande.
2) Factor por altura (elevación)
Trabajar a una altura h distinta de la superficie de referencia implica una diferencia de escala. En obra, se usa normalmente una altura promedio del proyecto para un ajuste estable.
Fórmula conceptual (para entender variables)
Existen variantes según el método, pero una forma conceptual común es:
donde:
– k = factor de escala de proyección (grid)
– R = radio medio terrestre (aprox.)
– h = altura representativa del proyecto (consistente con tu método)
Cuándo se usa (y cuándo no)
Úsalo cuando
- ✅Tu plano debe representar distancias compatibles con replanteo y control de obra (ground).
- ✅Vas a convertir UTM a un plano topográfico/local para diseño y construcción.
- ✅Tu proyecto tiene longitudes donde los centímetros acumulados importan (carreteras, plataformas, estructuras, redes).
No lo fuerces cuando
- ⛔El objetivo es compatibilidad cartográfica estricta (trabajar en UTM grid sin “ground”).
- ⛔El proyecto es tan pequeño y la tolerancia tan amplia que el ajuste no aporta valor (caso por caso).
- ⛔Te falta control de obra: primero valida zona/datum/alturas antes de ajustar con factores.
Ejemplo práctico explicado paso a paso
Este ejemplo es intencionalmente simple para que se entienda el flujo. En la práctica, los valores exactos dependen del proyecto y del método adoptado.

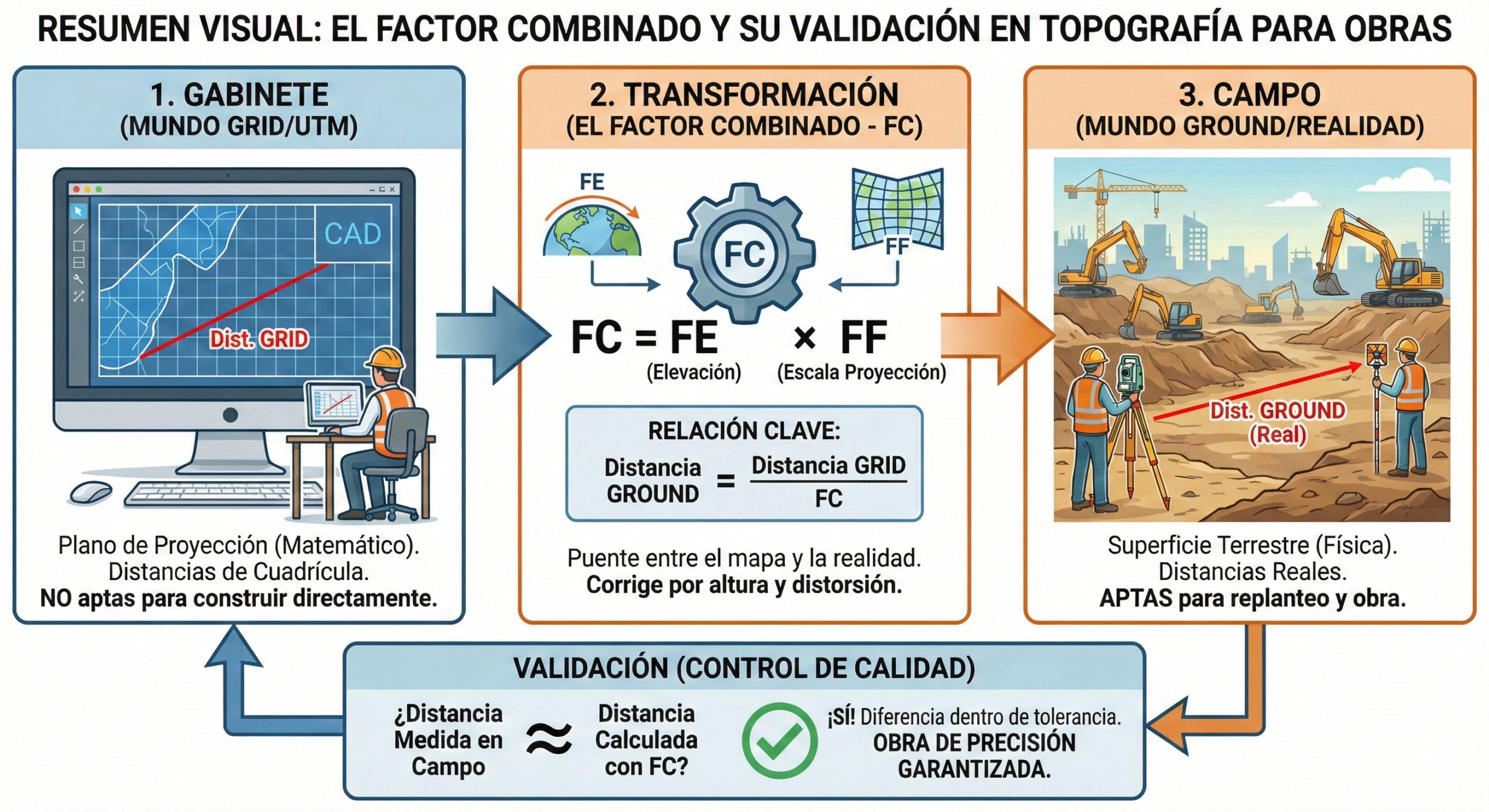

- Define el escenario: tienes puntos GNSS en UTM y necesitas replantear distancias en obra.
- Obtén un k representativo: usa el k del punto medio del proyecto o un promedio si el área es grande.
- Define una altura representativa: usa altura promedio del conjunto (no punto por punto para guía rápida).
- Calcula el factor combinado: combina k y el término por altura con el método adoptado.
- Aplica el factor: según tu flujo (grid→ground o ajuste a plano local), manteniendo consistencia.

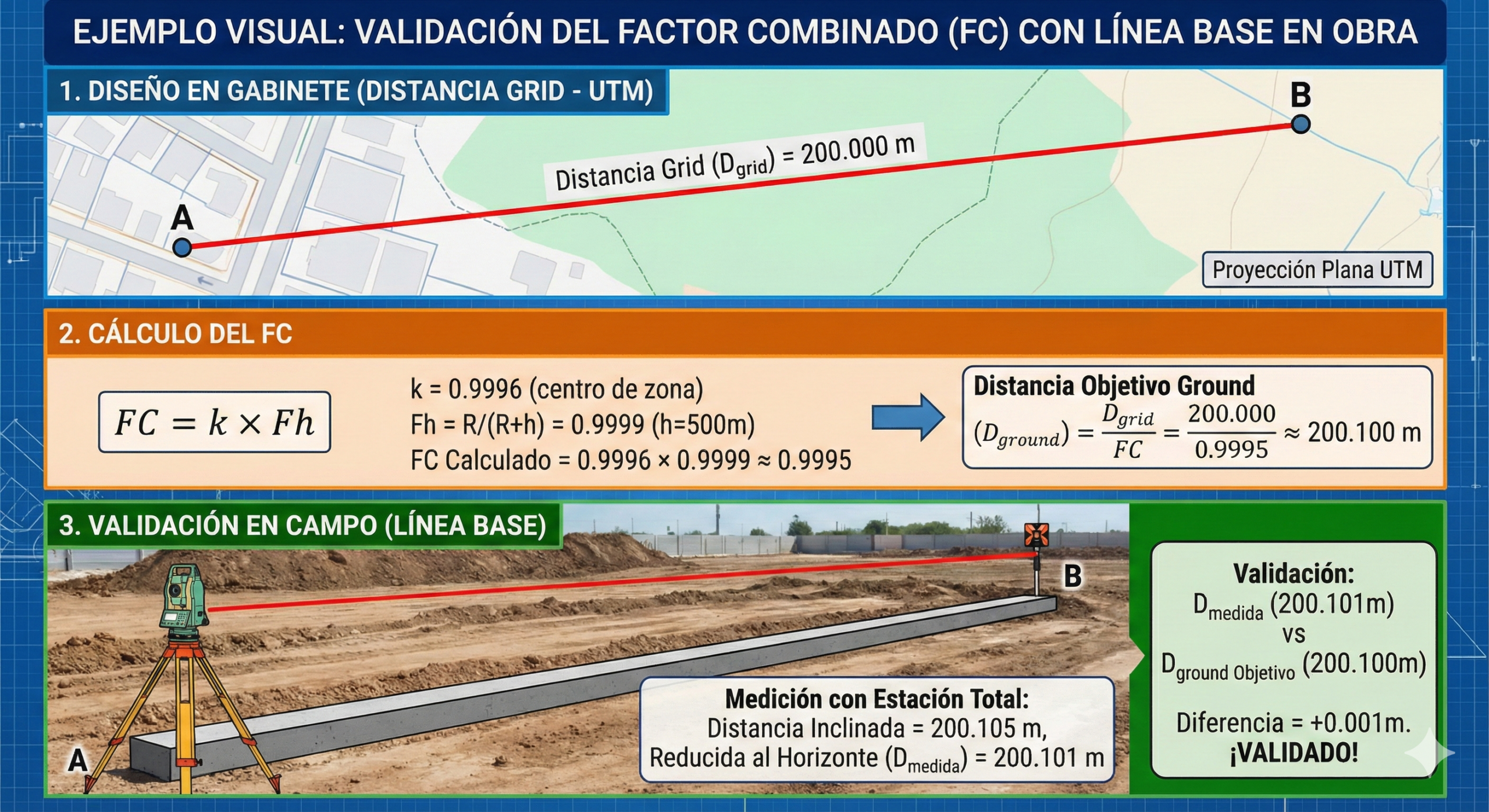

- Valida con una línea base: compara distancia medida vs distancia calculada en coordenadas ajustadas.
Tabla rápida: términos, símbolos y qué significan
| Término | Símbolo típico | Qué significa | Uso práctico |
|---|---|---|---|
| Factor de proyección | k | Deformación por proyección UTM | Convierte distancias “grid” a algo más cercano a realidad |
| Factor por altura | R/(R+h) | Efecto de trabajar a cierta altura | Ajuste estable usando altura promedio del proyecto |
| Factor combinado | FC / FCE | k + altura en un solo factor | Grid↔Ground / plano topográfico local |
| Distancia en proyección | Dgrid | Distancia calculada en UTM | Sale directo de coordenadas UTM |
| Distancia en terreno | Dground | Distancia equivalente para obra | La que esperas medir/replantear |
Checklist de validación en obra
Checklist mínimo (rápido y profesional)
- 🧭Zona/hemisferio/datum: confirmados y documentados.
- 📍Puntos estables: control materializado con buena geometría.
- 📏Línea base: una o más distancias de control (según obra).
- 🧮Comparación: distancia medida vs distancia calculada en coordenadas ajustadas.
- 📝Registro: k usado, altura usada, factor combinado, fecha y responsable.
- 🧷Congelación: mismo factor para todo el equipo y el DWG.
Flujo en CivilCAD / Civil 3D

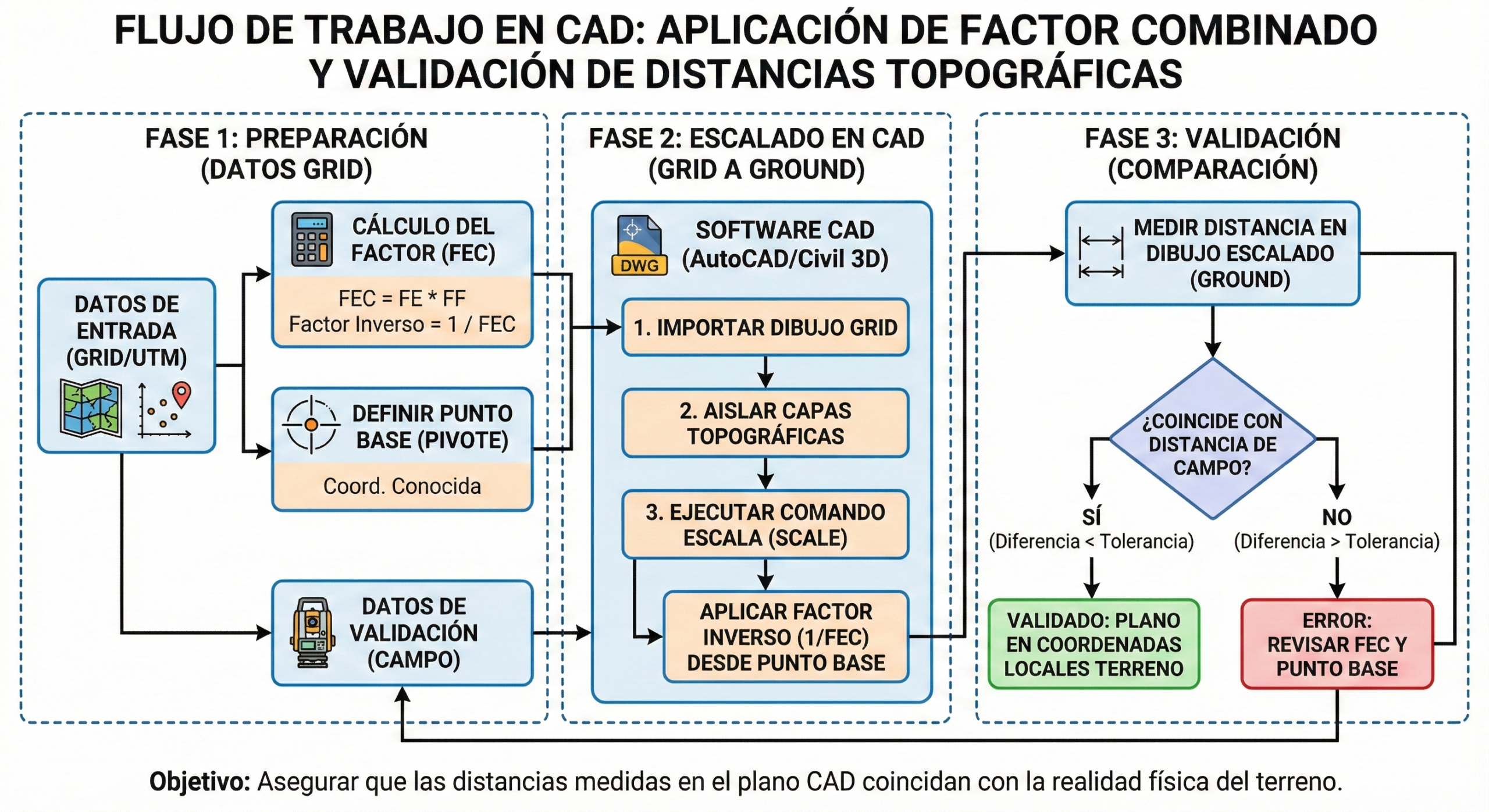

El objetivo es evitar que CAD y campo trabajen con “versiones distintas” de la realidad. Un flujo defendible (sin scripts complejos) es:
- Configura el sistema: define coordenadas (zona/datum) del proyecto.
- Importa y revisa: verifica magnitudes y ubicación de puntos (sanity check).
- Define el objetivo: grid o ground (plano topográfico ajustado).
- Aplica un factor estable: k + altura promedio → factor combinado.
- Valida: líneas base y tolerancias de obra.
- Documenta: deja el factor en notas del proyecto y metadatos del DWG.
Errores comunes y cómo evitarlos
Los 7 fallos que más se repiten
- ❌Usar FC como “parche”: primero revisa zona/datum/alturas si hay grandes discrepancias.
- ❌Mezclar alturas sin criterio: define si usarás altura elipsoidal u ortométrica y sé consistente.
- ❌Calcular por punto sin necesidad: en guía rápida, usa altura promedio para estabilidad.
- ❌No validar con control: sin línea base, no hay defensa técnica en obra.
- ❌Proyecto grande con un solo factor: considera tramos y validación local.
- ❌No documentar el factor: alguien lo cambia y el proyecto se vuelve inconsistente.
- ❌Confundir grid vs ground: define objetivo desde el inicio y alinéalo con diseño y replanteo.
Si quieres una lista de síntomas y diagnósticos típicos al convertir sistemas, esta guía complementaria ayuda mucho: errores comunes al convertir UTM a topográficas.
Criterios técnicos usados
- 🔎Supuesto base: se busca coherencia de distancias entre CAD y obra (control de replanteo).
- 🧮Modelo conceptual: FC como combinación de escala de proyección (k) y corrección por altura representativa (h).
- 📐Validación: control mediante líneas base y registro de parámetros.
- 🧾Alcance: explicación clara (evergreen) enfocada en práctica; no sustituye una especificación geodésica formal cuando el contrato exige alta precisión.
Aclaración: los métodos y tolerancias dependen del proyecto y de la norma local. La recomendación es adoptar un criterio estable, validarlo en obra y documentarlo para trazabilidad.
«`FAQ
¿Factor combinado y FCE son lo mismo?
Suelen usarse como sinónimos en obra: un factor único que combina proyección (k) y altura. La nomenclatura puede variar según la organización o el software.
¿Si trabajo en UTM siempre necesito factor combinado?
No. Si tu objetivo es mantenerte en grid para cartografía, puedes trabajar en UTM sin convertir a ground. Pero si tu meta es replanteo y distancias de obra, normalmente sí necesitas un ajuste coherente.
¿El factor combinado depende de la zona UTM?
Indirectamente sí, porque el k depende de la proyección y la ubicación dentro de la zona. Por eso es importante fijar zona/datum y trabajar con un área representativa del proyecto.
¿Qué pasa si mi proyecto es muy grande?
Un solo factor puede no representar todo el proyecto. En ese caso, se suele validar por tramos o adoptar un método de control más robusto según tolerancias.
¿Cómo sé si el factor combinado que uso es razonable?
Por validación en obra: define una o más líneas base y compara distancia medida vs calculada en coordenadas ajustadas. Si no valida, revisa primero configuración (zona/datum/alturas) antes de “mover” factores.
¿Debo calcular el factor por cada punto GNSS?
Para “guía rápida” y control de obra, normalmente no. Usar un factor estable con altura promedio suele ser más robusto. Para alta precisión o requerimientos específicos, se documenta un método más detallado.
¿Puedo usar el factor combinado dentro de Civil 3D sin complicarme?
Sí, si mantienes el flujo: define sistema, decide grid vs ground, aplica un factor estable y valida con control. Lo más importante es que todo el equipo use el mismo criterio y quede registrado.
