Elegir el factor de escala correcto es una de las decisiones más importantes (y más ignoradas) cuando conviertes coordenadas UTM a un sistema topográfico/local. Un factor mal seleccionado puede generar discrepancias en distancias, problemas de replanteo, cierres que “no dan” y confusión entre campo y gabinete.
Esta guía es para topógrafos e ingenieros civiles que trabajan con GNSS, estación total, CivilCAD/Civil 3D o flujos mixtos. Aprenderás: qué componentes forman el factor de escala, cómo estimarlo rápidamente, cómo validarlo con controles y cómo documentarlo para evitar errores futuros.
- Qué es el factor de escala (y por qué importa)
- Componentes: escala de proyección + altura (factor combinado)
- Cómo elegir el factor correcto (pasos rápidos)
- Tabla de rangos típicos y señales de alerta
- Validación con control de obra (checklist)
- Flujo recomendado en CivilCAD / Civil 3D
- Errores comunes y cómo evitarlos
- Criterios técnicos usados
- FAQ
- Conclusión práctica
Índice del Articulo
Qué es el factor de escala (y por qué importa)
En términos prácticos, el factor de escala es un multiplicador que relaciona distancias medidas o calculadas en un sistema (por ejemplo, UTM en la proyección) con distancias en el plano que usas para diseño y replanteo (plano topográfico o “grid-to-ground”).
Si quieres el contexto completo de sistemas, aquí tienes una base sólida sobre tipos de coordenadas UTM y topográficas. Y si vienes de problemas de conversiones, este artículo de apoyo sobre errores al convertir UTM a topográficas te ayuda a detectar síntomas típicos.
Componentes: escala de proyección + altura (factor combinado)
1) Factor de escala de la proyección (k)
En UTM, el factor k depende de tu posición respecto al meridiano central de la zona. Cerca del meridiano central, el valor suele estar cerca de 0.9996 (por definición del sistema), y se aproxima a 1 conforme te alejas (con variación según la geometría y la ubicación).
Traducción operativa: aunque estés “bien” en la zona UTM correcta, la proyección introduce una deformación sistemática que cambia con la ubicación.
2) Factor por altura (elevación)
Si el punto está a una altura h sobre el elipsoide (o una aproximación consistente), existe un efecto de escala asociado a trabajar “por encima” de la superficie de referencia. En la práctica, se usa una aproximación para convertir grid-to-ground usando una altura media del proyecto.
Factor combinado (FCE) — el que realmente te interesa
En muchos flujos “UTM ↔ topográficas”, lo útil es el factor combinado, que une proyección + altura. La notación cambia según software y metodología, pero el concepto es el mismo:
donde:
– k = factor de escala de proyección (grid)
– R = radio medio terrestre (aprox.)
– h = altura media del proyecto (consistente con tu método)
Cómo elegir el factor de escala correcto (pasos rápidos)
La forma “correcta” depende del objetivo del proyecto: diseño, replanteo, control de deformación, compatibilidad con cartografía, etc. Pero para la mayoría de obras civiles (carreteras, urbanización, plataformas), puedes seguir un método rápido y confiable.
Paso a paso (sin complicarte)
- Define el objetivo de tu plano: ¿quieres distancias en terreno (ground) para replanteo, o trabajas en grid (UTM) por compatibilidad cartográfica?
- Fija el sistema geodésico: zona UTM, hemisferio y datum (documenta esto). Si también trabajas con otros sistemas, revisa la conversión base en TME a UTM en proyectos topográficos.
- Elige un “área de proyecto”: define un punto medio (o polígono) representativo de donde ocurre la mayor parte de la obra.
- Obtén el k de proyección en el área: desde tu software, receptor, reporte GNSS o herramienta de coordenadas. Si no tienes k por punto, usa el del punto medio como aproximación.
- Define h (altura media): usa una altura promedio de puntos representativos (no punto por punto, salvo casos de alta precisión). Documenta si es altura elipsoidal u ortométrica y por qué.
- Calcula el FCE: combina k y el factor de altura con tu método estándar (y mantenlo estable durante el proyecto salvo que haya cambios claros de zona o altura dominante).

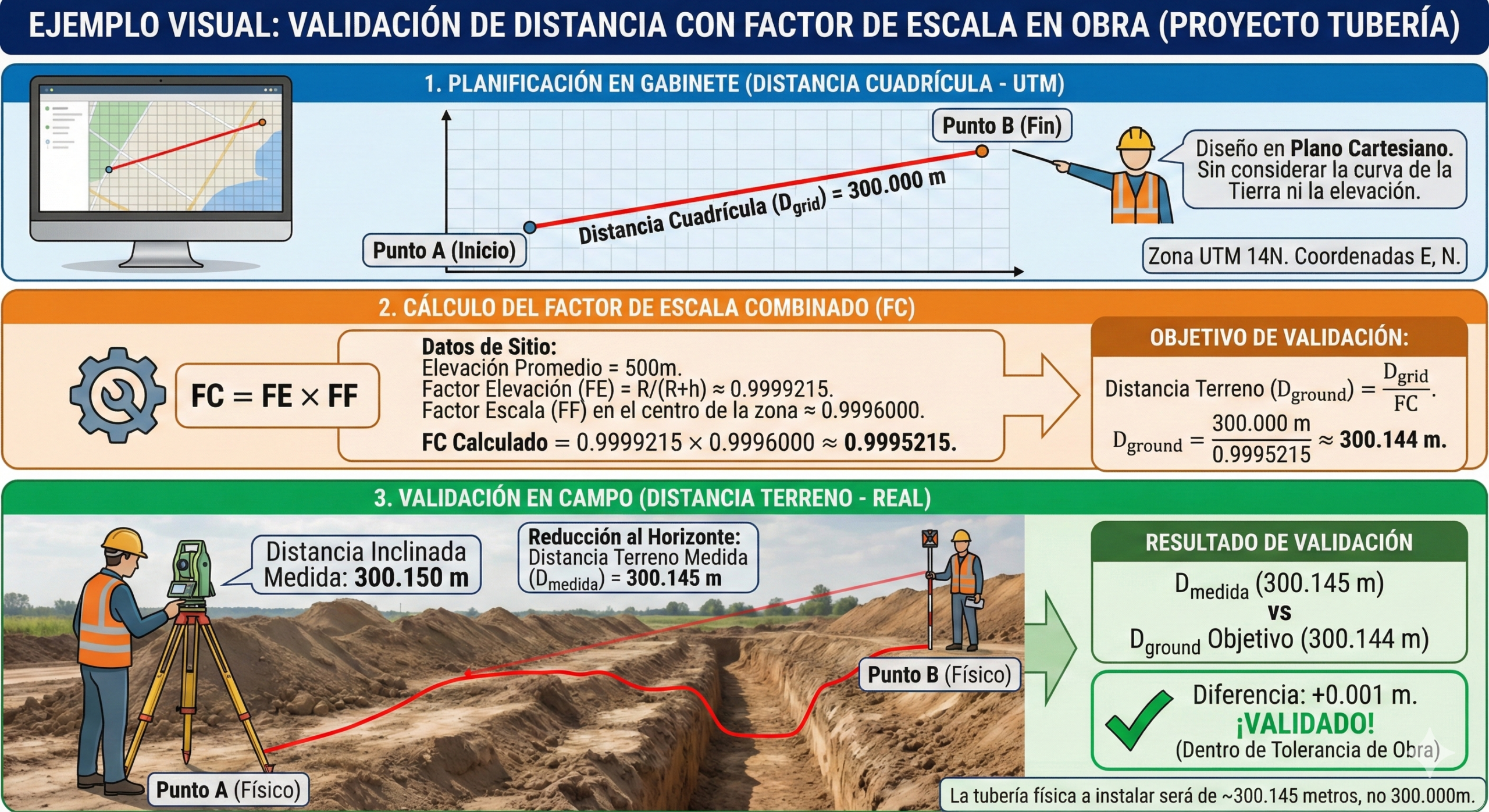

- Valida con una línea de control: compara una distancia medida (cinta calibrada/estación total/observación controlada) contra la calculada en coordenadas ajustadas. Ajusta si la discrepancia supera tolerancias de obra.
- Congela el parámetro y publícalo: deja el factor en tu memoria técnica, planos, metadatos del DWG y reportes para que todos trabajen con lo mismo.
Ejemplo rápido (conceptual)
Supón un proyecto lineal con altura media de 1,850 m y k en el área de 0.9998 (valores de ejemplo). El factor combinado puede alejarse de 1 lo suficiente como para explicar centímetros por cada 100 m, y eso en carreteras/estructuras se acumula rápido.
Validación con control de obra (checklist)
Checklist de control rápido (recomendado)
- ✅Linea base: define 1–3 líneas de control (100–500 m, según obra) con buena geometría y puntos estables.
- 📏Medición confiable: usa método consistente (estación total bien ajustada, cinta calibrada cuando aplique, o GNSS con control y redundancia).
- 🧮Comparación: distancia medida vs distancia calculada en coordenadas transformadas.
- 🔁Repetibilidad: repite al menos una medición para descartar error operativo.
- 📝Registro: guarda el FCE, k, h usada, fecha, responsable y metodología.
- 🧷Congelación: define el factor como parámetro del proyecto y evita cambios “silenciosos”.

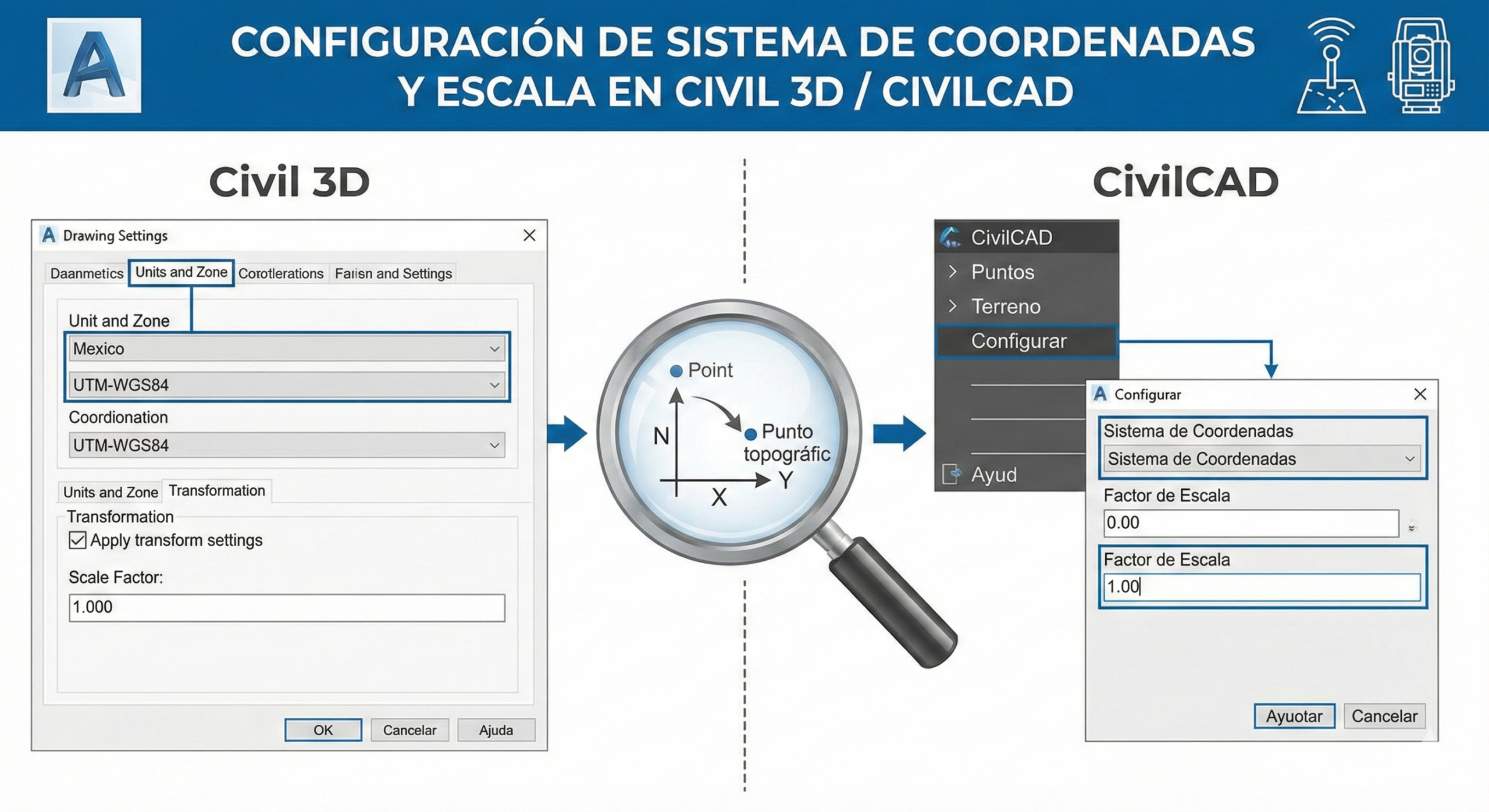

Flujo recomendado en CivilCAD / Civil 3D
El detalle exacto varía por versión y configuración, pero el enfoque es constante: definir sistema, documentar parámetros y validar. Si tu objetivo es aplicar esto en proyectos viales, puede servirte el curso de CivilCAD para caminos y carreteras.
En gabinete (CAD)
- 1Configura el sistema de coordenadas del proyecto (zona UTM/datum).
- 2Importa puntos y verifica magnitudes (N/E plausibles).
- 3Define si tu dibujo operará en grid o en un plano ajustado (topográfico).
- 4Aplica el factor según tu metodología (y conserva un registro).
En campo (control)
- 📍Materializa puntos de control estables y bien distribuidos.
- 🔭Verifica que distancias y rumbos coincidan en líneas clave.
- 🧾Si hay discrepancias, primero descarta: zona/datum, alturas, y procedimiento de medición.
- 🧷Una vez validado, usa el mismo factor para todo el equipo.
Errores comunes y cómo evitarlos
Fallos típicos (y el antídoto)
- ⚠️Elegir el factor “a ojo”: cambia entre cuadrillas y genera incoherencias. Evítalo con un cálculo documentado + línea de control.

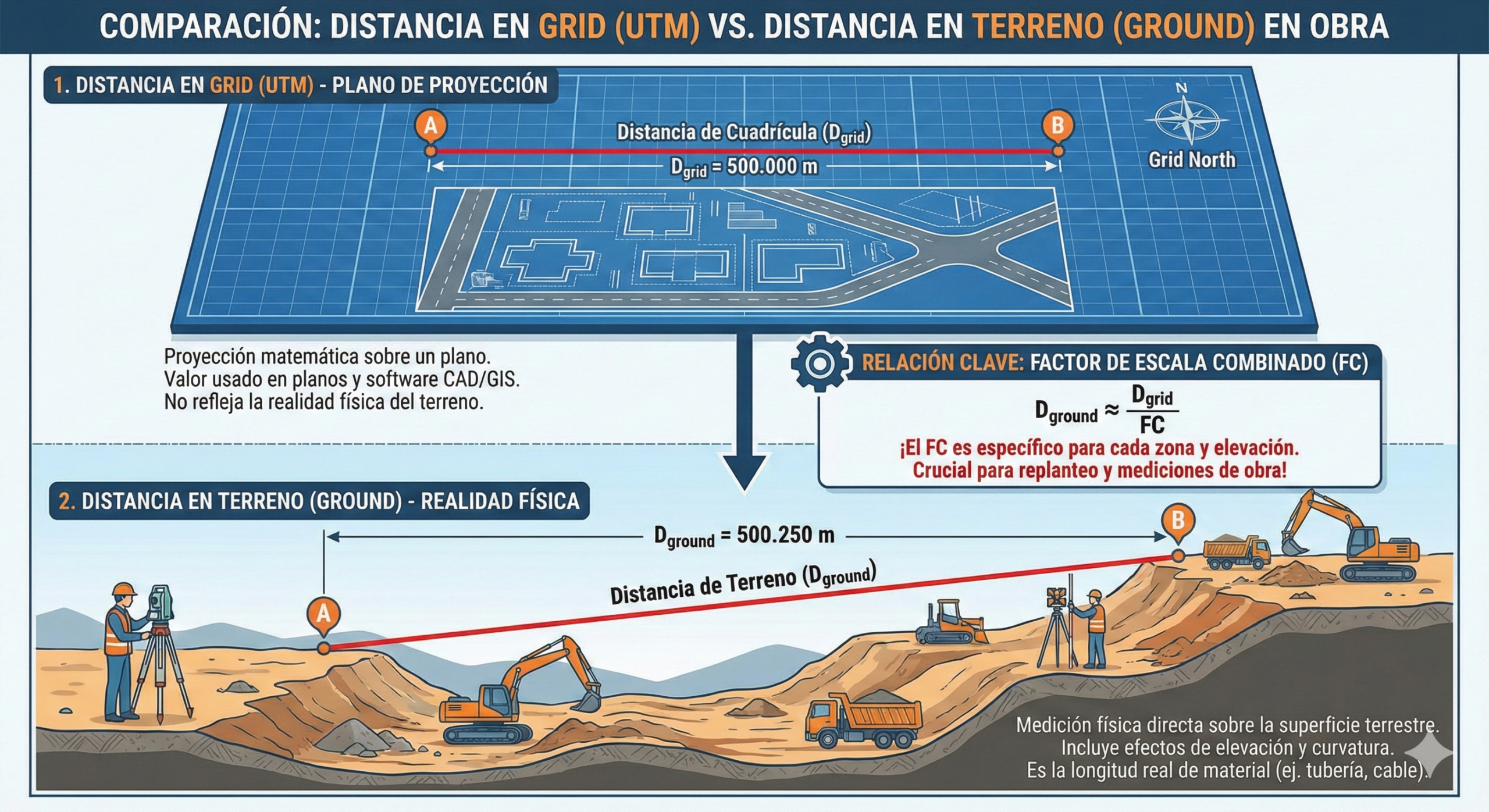

- 🧭Confundir grid vs ground: se mezclan distancias del plano con distancias de terreno. Evítalo definiendo desde el inicio el objetivo del plano y el FCE.
- 🧱No documentar zona/datum: alguien “reimporta” puntos con otra configuración. Evítalo anotando zona/hemisferio/datum y fijándolo en el proyecto.
- 📏Validar con una sola medición dudosa: la medición puede estar mal. Evítalo con redundancia mínima y puntos estables.
- 🏔️Usar alturas inconsistentes: ortométrica vs elipsoidal sin criterio. Evítalo con un criterio simple (altura promedio coherente) y registro.
- 🧩Proyecto muy grande con un solo factor: un tramo cuadra y otro no. Evítalo segmentando por tramos o usando metodología de control más robusta.
Si estás detectando problemas recurrentes durante conversiones, revisa la lista de síntomas y soluciones en errores comunes al convertir UTM a topográficas (es un buen checklist de diagnóstico).
Criterios técnicos usados
- 🔎Supuesto principal: el objetivo operativo es coherencia entre distancias del plano y distancias verificables en obra (control de replanteo).
- 🧮Modelo: separación conceptual entre escala de proyección (k) y factor por altura (h), combinados en un factor único (FCE) para uso práctico.
- 📐Validación: verificación mediante líneas de control (distancia medida vs distancia calculada), con registro de parámetros.
- 🧾Transparencia: se enfatiza documentación: zona, datum, altura usada, método y fecha, para trazabilidad.
Aclaración: los rangos y métodos pueden variar según normativa local, tolerancias contractuales y precisión requerida. Esta guía es un enfoque práctico “de obra” para reducir errores típicos y acelerar decisiones con control.
FAQ
¿El factor de escala siempre es igual para todo el proyecto?
No necesariamente. En proyectos pequeños o moderados suele usarse un factor representativo (punto medio + altura promedio). En proyectos muy extendidos, puede requerirse segmentación por tramos o un enfoque más específico según la metodología y tolerancias.
¿Cuál es el error más común al elegir el factor?
Confundir el objetivo: trabajar con coordenadas UTM (grid) pero exigir distancias de terreno (ground) sin aplicar un ajuste. El segundo error típico es cambiar el factor sin documentarlo.
¿Uso altura elipsoidal u ortométrica?
Depende de tu metodología y de cómo obtienes el dato. Lo más importante es la consistencia: usar un criterio estable (por ejemplo, altura promedio del proyecto) y dejarlo documentado. Si el proyecto exige precisión geodésica alta, se suele formalizar el método con más detalle.
¿Qué pasa si ignoro el factor de escala?
Las distancias y cierres pueden diferir respecto a lo que se mide en obra. El efecto puede ser pequeño por tramo, pero se acumula en alineamientos largos y puede afectar replanteo, volumetría y control geométrico.
¿Civil 3D o CivilCAD lo resuelven automáticamente?
El software ayuda, pero no reemplaza el criterio. La configuración del sistema de coordenadas y el flujo (grid vs ground) dependen del usuario. La recomendación es: configura, calcula, valida y documenta.
¿Cómo lo explico al cliente o supervisión sin “enredar”?
Con una validación simple: (1) sistema usado (zona/datum), (2) factor definido (k + altura promedio), (3) líneas de control con comparación de distancias, y (4) registro de fecha y responsable. Eso suele ser suficiente en control de obra.
¿Puedo usar un único factor si el proyecto cruza cambios grandes de altura?
Si la variación de altura es significativa y el proyecto es extenso, un único factor puede no representar todo. En ese caso, considera segmentar por tramos y validar cada tramo con controles propios.
Referencias técnicas oficiales
- 📘NOAA National Geodetic Survey (NGS) — recursos geodésicos y fundamentos de control.
- 🗺️EPSG Geodetic Parameter Dataset — identificadores y parámetros de sistemas de coordenadas.
- 🛰️NGA Earth-Info — información geodésica y referencias cartográficas.
- 🏛️USGS (United States Geological Survey) — recursos de cartografía y proyecciones (consulta UTM).
Si tu proyecto está regulado por una norma local específica, agrega esa referencia institucional en tu memoria técnica y alinea el método a ese marco.
Conclusión práctica
Lo que deberías llevarte hoy
- 🎯Define si tu plano es para compatibilidad cartográfica (grid) o para replanteo (ground/topográfico).
- 🧮Trabaja con un factor combinado estable (k + altura promedio) y evita cambios no registrados.
- 📏Valida con líneas de control: si coincide en control, el factor está defendible.
- 📝Documenta todo: zona, datum, altura, método, fecha y responsable. Eso evita el 80% de problemas en obra.
